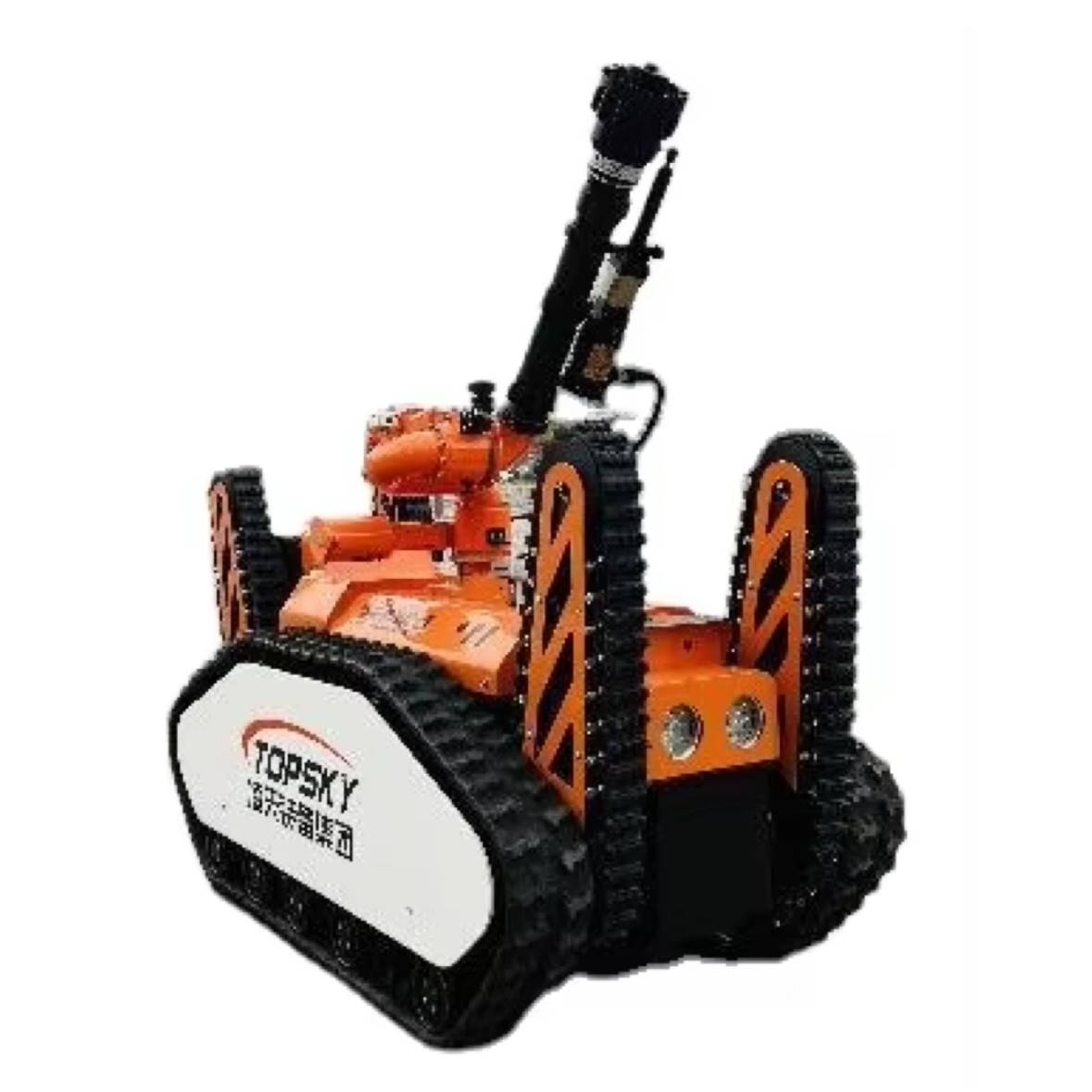

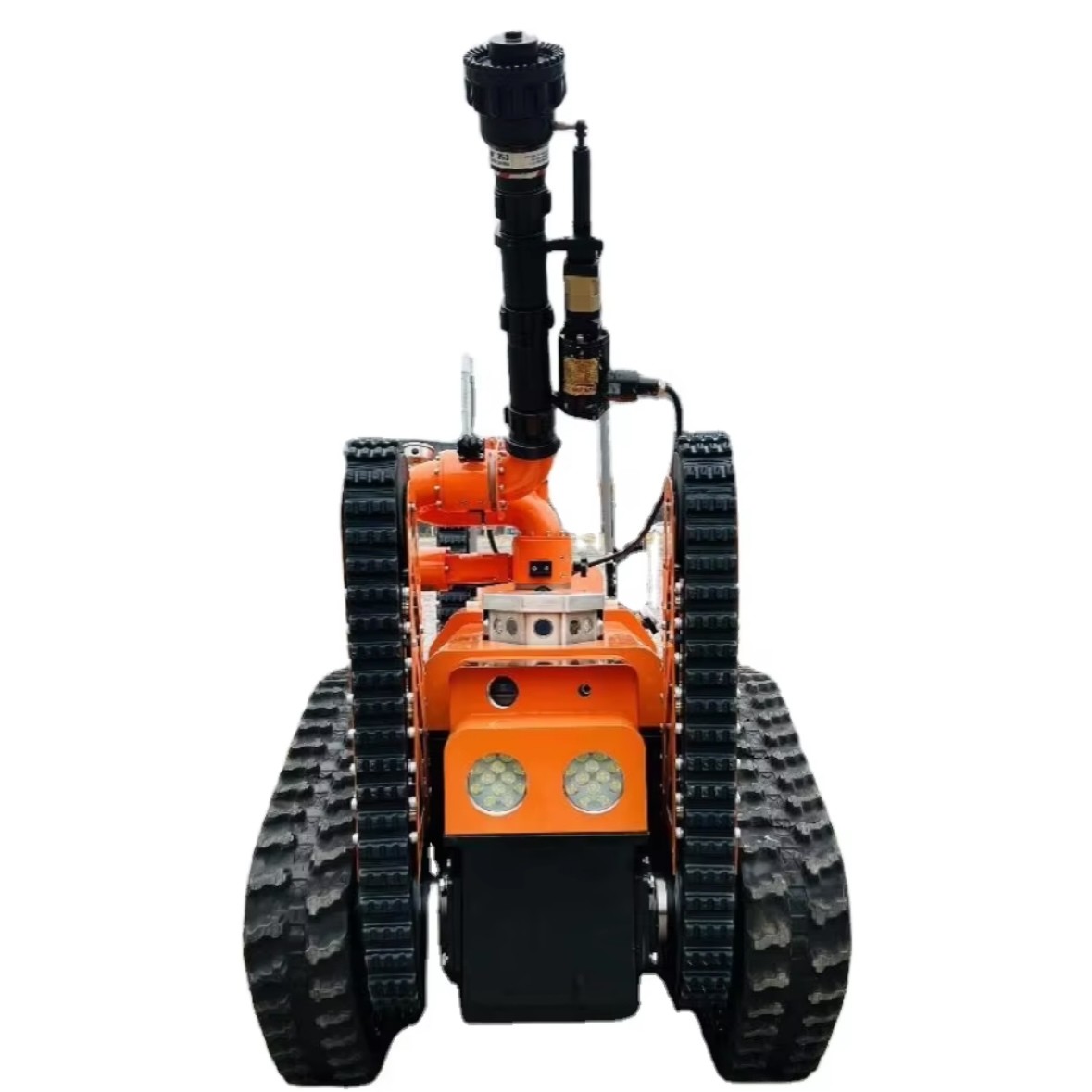

I. ภาพรวมสินค้า

1. ฟังก์ชั่นหลัก: รอบรางหุ่นยนต์กันระเบิดชนิด crawler ใช้แหล่งพลังงานแบตเตอรี่ลิเดียม และควบคุมทางไกลผ่านการควบคุมทางไกลไร้สายและการออกแบบการหมุนในสถานที่ทําให้การทํางานของมันยืดหยุ่นมากขึ้น.
2. สถานการณ์การใช้งาน: เครื่องจักรทั้งเครื่องกันระเบิด และสามารถใช้ได้ในสถานที่ที่มีความเสี่ยงภัยพิบัติเพิ่มขึ้น เช่น ถนนใต้ดิน, ถนนใต้ดิน และสิ่งแวดล้อมเหมืองใต้ดินที่เกิดอันตรายอย่างถี่ถ้วน เช่น การรั่วไหลของน้ํามันและก๊าซ, การรั่วไหลของก๊าซพิษ, การระเบิด, การล่มสลายของอุโมงค์และรถไฟใต้ดิน เป็นต้น

II สาขาใช้งาน

• การดับเพลิง, การสํารวจ, และการช่วยเหลือในไฟเหมืองใต้ดิน
• สถานที่ เช่น ถนนอุโมงค์และรถไฟใต้ดิน ที่มีความเสี่ยงที่จะล่มสลาย และต้องเข้าสู่เพื่อการช่วยเหลือและดับเพลิง
• การช่วยเหลือในสภาพแวดล้อมที่มีความเป็นไปได้สูงของการระเบิดเนื่องจากการรั่วไหลของก๊าซหรือของเหลวที่เผาไหม้
• การช่วยเหลือในสภาพแวดล้อมที่มีควันหนา ก๊าซพิษและอันตราย ฯลฯ
• การช่วยเหลือในสภาพแวดล้อมที่ต้องการการดับเพลิงจากระยะใกล้ และมีความเสี่ยงสูงของการเสียชีวิตเมื่อบุคลากรเข้าใกล้

III. คุณสมบัติสินค้า

1. ความสามารถในการลากแรง: สามารถลาก 2 หลอดดับเพลิงมาตรฐาน DN80 ที่เต็มไปด้วยน้ํา แต่ละหลอดมีความยาว 80 เมตร
2. แรงดึงแรง: สามารถสร้างแรงดึงได้ 6500N
3. ความสามารถในการผ่านอย่างแข็งแรง: รถมีแขนสวิง สามารถข้ามอุปสรรคที่มีความสูงตั้ง 700 มม และข้ามถ้ํา 1 เมตร

IV ตัวชี้วัดเทคนิคหลัก

4. 1 โรบอตทั้งตัว

1. ชื่อ: อุปกรณ์ดับเพลิงกระจายน้ําเคลื่อนที่ชนิดแร่ใต้ดิน
2. แบบ: ZYM512
3. ฟังก์ชันพื้นฐาน: อุปกรณ์หลายเครื่อง สามารถเจาะเข้าไปในสิ่งแวดล้อมเหมืองใต้ดินที่ซับซ้อน เพื่อดําเนินงานดับเพลิงและช่วยเหลือ
4. สอดคล้องกับมาตรฐานอุตสาหกรรมป้องกันไฟ: "GA 892.1-2010 หุ่นยนต์ป้องกันไฟ - ตอนที่ 1: เงื่อนไขทางเทคนิคทั่วไป"
5. ตอบสนองกับมาตรฐานกันระเบิด: GB3836.1 2010 "บรรยากาศระเบิด - ส่วนที่ 1: อุปกรณ์ - ความต้องการทั่วไป" และตรงกับมาตรฐานระดับชาติของ GB38361-2010 "บรรยากาศที่ระเบิดได้ - ตอนที่ 2: อุปกรณ์ที่คุ้มครองด้วยอุปกรณ์ปิดกันไฟ" CB3836 4 2010 "บรรยากาศที่เกิดการระเบิด - ส่วนที่ 4: อุปกรณ์ที่คุ้มครองด้วยความปลอดภัยภายใน"
6. ประเภทป้องกันระเบิดของกระเป๋าเคลื่อนไหวชนิดแหล่งขุดใต้ดิน: Ex db ib [ib Mb] [ia Ma] I Mb
7. ระดับการป้องกัน: ระดับการป้องกันของร่างกายหุ่นยนต์คือ IP66
8. พลังงาน: แบตเตอรี่ลิตยูมสามประการไฟฟ้า
9. ขนาด: ≤ความยาว 1700ความกว้าง 880ความสูง 1260mm (ไม่รวมต่อมและแอนเทนน์ทั่วไป)
10. กว้างหมุน: ≤ 1900mm
11. น้ําหนัก: 850±20kg
12. ความแรงดึง: ≥8700N
13. ระยะทางลาก: ≥80m (ลาก 2 หลอดน้ําเต็ม DN80)
14. ความเร็วเส้นตรงสูงสุด: ≥1.5m/s, ปรับความเร็วโดยการควบคุมระยะไกล
15. การเบี่ยงเบนเส้นตรง: ≤ 3%
16. ระยะทางเบรก: ≤0.2m
17. ความสามารถในการปีน: ≥85% (หรือ 40°)
18. ความสูงในการข้ามอุปสรรค: มีแขนสวิงเสริมไม่น้อยกว่า 4 แขน และความสูงในการข้ามอุปสรรค ≥ 700 mm
19. ความสามารถในการข้ามถ้ํา: มีแขนสวิงเสริมไม่น้อยกว่า 4 แขน และความสามารถในการข้ามถ้ํา ≥ 1000 มม.
20. มุมความมั่นคงด้านข้าง: 35°
21. ความลึกของถุง: ≥450mm
22. เวลาเดินต่อเนื่อง: 2 ชั่วโมง
23. เวลาทํางานที่น่าเชื่อถือ: ผ่านการทดสอบความมั่นคงและความน่าเชื่อถือต่อเนื่อง 16 ชั่วโมง
24. ระยะทางควบคุมทางไกล 400 เมตร
25. ระยะทางการส่งวีดีโอ 400 เมตร
26. ฟังก์ชันหลีกเลี่ยงอุปสรรคแบบอิสระ: เมื่อพบอุปสรรคในระยะ 5 เมตรข้างหน้า ความเร็วจะลดลงครึ่ง เมื่อพบอุปสรรคในระยะ 2 เมตรหุ่นยนต์จะหยุดเดินไปข้างหน้าโดยอัตโนมัติ.
27. ฟังก์ชันการเย็นด้วยการฉีดเอง: มีการออกแบบการเย็นด้วยการฉีดตัวเองด้วยผ้าม่านน้ําสามชั้น ซึ่งฉีดและเย็นร่างกายหุ่นยนต์รับรองว่าแบตเตอรี่ของหุ่นยนต์, มอเตอร์, ระบบควบคุม, และส่วนประกอบหลักสามารถทํางานปกติในสภาพแวดล้อมอุณหภูมิสูง
28. การปิดไฟเมื่อปริมาณเมธานเกินขีดจํากัด: อุปกรณ์มีฟังก์ชันในการปิดไฟของหน่วยหลักและหยุดเมื่อปริมาณเมธานเกินขีดจํากัด
29. ระเบิดขีดขวางควัน: 5%obs/m, เวลาตอบรับ ≤20s
30. อุปกรณ์ดับเพลิงอัตโนมัติในห้องแบตเตอรี่: เมื่อพบความเสี่ยงของการหลบหนีจากความร้อนของแบตเตอรี่ มันจะเย็นลงทันทีและดับไฟโดยอัตโนมัติ
31. โรบอตคลาน: เครื่องคลานที่ใช้สําหรับหุ่นยนต์ป้องกันไฟ ควรทําจากยางกันเพลิง, แอนติสแตติก และทนอุณหภูมิสูง; ภายใน เครื่องคลานเป็นกระดูกโลหะมีการออกแบบการป้องกันการลื่นของรถยนต์.
32. หน้าที่ป้องกันการผูกเชือกน้ํา (เลือก): ผ่านโครงสร้างสอดสานทั่วไปแบบคู่ มันสามารถหมุน 360 องศาเพื่อป้องกันเชือกน้ําจากการผูกเชือก
33. เทอร์มินัลควบคุม: เทอร์มินัลควบคุมระยะไกลแบบบูรณาการและเลขที่ปลอดภัย

4.2 ระบบดับเพลิงหุ่นยนต์

1. เครื่องตรวจไฟ: เครื่องตรวจไฟที่ป้องกันระเบิดในบ้าน
2. ประเภทของสารดับเพลิง: น้ําหรือฟอง
3. วัสดุ: ร่างจอ - สแตนเลส, หัวจอ - สังกะสีอลูมิเนียมแอนโดดแข็ง
4. ความดันการทํางาน (Mpa): 1.2
5. รูปแบบการฉีด: กระแสตรงและการกระสุนกระสุน ปรับต่อเนื่อง
6. อัตราการไหลของน้ํา/ฟอง: 80L/s
7. ระยะ (m): น้ํา ≥85; ผสมฟอง ≥80
8. มุมหมุน: ทิศทาง -60 ° ~ 60 °, สูง 0 ° ~ 90 °
9. มุมฉีดสูงสุด: 120°
10. ท่อตรวจสอบฟอง: ท่อฟองสามารถเปลี่ยนได้, และวิธีการเปลี่ยนคือการใส่ไว. เครื่องตรวจสอบน้ําไฟสามารถฉีดน้ํา, ผสมฟอง, และผสม, ทําให้มันหลายฟังก์ชัน,และมันสามารถเปลี่ยนระหว่างปัจจุบันตรงและสเปรย์โหมด.

4.3 ระบบสํารวจหุ่นยนต์

1. การตั้งค่าระบบสํารวจ: 1 กล้องอินฟราเรดกันระเบิดบนเครื่อง, 1 กล้องถ่ายภาพความร้อนเฉพาะเหมืองใต้ดิน, 1 เครื่องตรวจจับปริมาตรหลายตัว, 1 เครื่องตรวจสอบอุณหภูมิและความชื้นและ 1 เครื่องเตือนควัน.
2. โมดูลการตรวจจับการตรวจจับแก๊สและสิ่งแวดล้อม: อุปกรณ์พร้อมระบบตรวจจับการใช้งานอย่างรวดเร็วในการช่วยเหลือฉุกเฉินแบบไร้สาย และเครื่องตรวจจับอุณหภูมิและความชื้น
3. หน้าที่วัดอุณหภูมิอินฟราเรด:เครื่องตรวจจับอุณหภูมิอินฟราเรดติดตั้งในและภายนอกรถยนต์ เพื่อตรวจสอบอุณหภูมิภายในร่างรถยนต์และอุณหภูมิในสถานที่ (0-150 °C)

4.4 หุ่นยนต์ตรวจจับวิดีโอและเสียง

1. จํานวนและการตั้งค่ากล้อง: ระบบวีดีโอประกอบด้วยกล้องอินฟราเรดความละเอียดสูงที่ติดตั้ง 1 ตัวบนร่างกาย, สามารถสังเกตด้านหน้ากล้องถ่ายภาพร่างกายสามารถให้ภาพชัดเจนในแสงที่ต่ํา 0.001LUX พร้อมฟังก์ชันป้องกันการสั่นแบบไดนามิกกล้องถ่ายภาพควรสามารถเก็บภาพสถานการณ์ในสถานที่ได้อย่างมีประสิทธิภาพและชัดเจน แม้ในสภาพความสว่าง 0 และแสดงมันบนจอกระจกเหลวของเทอร์มิเนลการทํางาน.
2. กล้องพิกเซล: ภาพความละเอียดสูง 1 ล้านภาพ ความละเอียด 1080P มุมกว้าง 170°
3. ระดับการป้องกันกล้อง: IP68
4. เครื่องถ่ายภาพความร้อนอินฟราเรด (ไม่จํากัด) อุปกรณ์พร้อมกับเครื่องถ่ายภาพความร้อนอินฟราเรดเฉพาะเหมืองใต้ดิน เพื่อตรวจจับและติดตามแหล่งความร้อนเครื่องถ่ายภาพความร้อนอินฟราเรดมีฟังก์ชันป้องกันการสั่นสําหรับภาพ; มันมีฟังก์ชันในการเก็บภาพและการส่งต่อในเวลาจริง; มันมีฟังก์ชันทางสายตาในการค้นหาแหล่งไฟ และอุปกรณ์การตรวจจับต้องกันระเบิดและใบรับรองตัวจริงควรมีให้ตรวจสอบ.

4.5 ปริมาตรการตั้งค่าของเทอร์มิเนลรีโมทคอนโทรล

1. คอมพิวเตอร์แท็บเล็ตที่ปลอดภัย
2. ขนาด: 276180.522.5 มม.
3. น้ําหนักทั้งหมดของเครื่อง: 1.2 กิโลกรัม
4. หน้าจอ: หน้าจอกระจกเหลวความสว่างสูง ไม่น้อยกว่า 10 นิ้ว
5. ระบบควบคุม ระบบปฏิบัติการ Android
6. เวลาทํางาน: 8 ชั่วโมง
7. ฟังก์ชันพื้นฐาน: มีหน้าที่รับสัญญาณวีดีโอและแสดงผ่านเทอร์มิเนลมือ; สามารถดูและควบคุมพร้อมกันการนําเสนอภาพสภาพแวดล้อมรอบ ๆ ของสถานที่ที่เกิดขึ้นอย่างมั่นคงให้กับผู้ประกอบการทางไกล. สามารถแสดงสถานะของแบตเตอรี่, ข้อมูลการเตือนปริมาณก๊าซที่เป็นพิษและอันตราย, เป็นต้น ในเวลาจริง, และควบคุมการเคลื่อนไหวของหุ่นยนต์ เช่นไปข้างหน้า, หลัง, และหมุน;การควบคุมเครื่องตรวจจับน้ําเพื่อดําเนินการ เช่น, ดาวน์, ซ้าย, ขวา, กระแสตรง, atomization, และสวิงตัวเอง. มันมีฟังก์ชันต่อต้านการสั่นสําหรับภาพ; วิธีการส่งข้อมูลคือการส่งสัญญาณไร้สายโดยใช้สัญญาณที่เข้ารหัส
8. ฟังก์ชันบันทึกและเล่นวีดีโอ: สามารถบันทึกวีดีโอได้ตลอดเวลา เนื้อหาวีดีโอที่บันทึกได้ถูกบันทึกโดยอัตโนมัติและสามารถเล่นได้โดยตรงบนเทอร์มินอลรีโมทคอนโทรลมันยังสามารถสําเนาไปยังอุปกรณ์อื่น ๆ.
9. ฟังก์ชันควบคุมของหลอดไฟ: ทําผ่านสวิตช์ชั่วคราวที่รีเซ็ตตัวเอง และคอมพิวเตอร์เจ้าภาพทําการตอบสนองด้วยการล็อคตัวเอง

4.6 ฟังก์ชันอินเตอร์เน็ต

1. ระบบแพลตฟอร์มบริหารจัดการเมฆอุปกรณ์ป้องกันไฟฟ้าฉุกเฉิน (ไม่จํากัด)
   1.1อุปกรณ์สามารถเชื่อมต่อกับแพลตฟอร์มการจัดการเมฆอุปกรณ์สําหรับการติดตามทางไกล:
   แพลตฟอร์มบริหารจัดการในเมฆอุปกรณ์สามารถติดตามข้อมูลอุปกรณ์, ข้อมูลก๊าซและวิดีโอจากระยะไกล, ทําการวิเคราะห์สถิติ, ตรวจสอบระยะเวลาการใช้งานของอุปกรณ์โดยอัตโนมัติอัตโนมัติเตือนสถิติของข้อมูลอุปกรณ์หมดอายุ, และดําเนินการจัดการและการใช้งานที่ครบวงจรเพื่อให้แน่ใจว่าอุปกรณ์จะทันเวลา
   1.2. อุปกรณ์สามารถเชื่อมต่อกับแพลตฟอร์มการจัดการเมฆอุปกรณ์สําหรับการจินตนาการ:
   มันมีฟังก์ชันของเครื่องมือจอภาพจอขนาดใหญ่, การวิเคราะห์กราฟิก, การแสดงแกรฟการเปลี่ยนแปลงข้อมูล, การแสดงข้อมูลสกรอล, พื้นที่แสดงภาพครบวงจร,สถิติอัตราการใช้อุปกรณ์. สามารถวิเคราะห์แนวโน้มของข้อมูลในเวลาจริงและช่วยในการตัดสินใจ. สามารถแสดงกราฟฟิกหลายรูปแบบ, จบการแสดงความเหมือนกันของผลิตภัณฑ์ต่างๆ และตอบสนองความต้องการการใช้งานพิเศษ.
   1.3. อุปกรณ์สามารถเชื่อมต่อกับเทอร์มินัล PC และเทอร์มินัล APP ของแพลตฟอร์มการจัดการเมฆอุปกรณ์เพื่อการแสดงและข้อมูลจะปรับสynchronized โดยอัตโนมัติในเวลาจริง
   อุปกรณ์สามารถเชื่อมต่อกับแพลตฟอร์มบริหารจัดการเมฆอุปกรณ์ได้: ผ่านสมาร์ทโฟน แท็บเล็ต หรือเทอร์มินอลอื่นๆ คุณสามารถสอบถามข้อมูลพื้นฐานของอุปกรณ์ เช่น ชื่อ วันที่,และมันสามารถนับข้อมูลต่างๆ เช่น ปริมาณการใช้งาน ปริมาณใบเสร็จเงิน ปริมาณการกู้เงิน ปริมาณการบํารุงรักษาและปริมาณการทําลายและทําสถิติออนไลน์และวิเคราะห์อุปกรณ์ในเวลาจริง
   1.4ผ่านแพลตฟอร์มบริหารจัดการเมฆอุปกรณ์ การดําเนินงานและการสอบถามข้อมูลประวัติศาสตร์ เช่น การเพิ่ม, การปรับปรุง, การลบ, การยืม, การรับ, การบันทึก, การทํางานผิดปกติรายงานการซ่อม, การทําลาย, และประเภทต่างๆ ของข้อมูลของอุปกรณ์สามารถดําเนินการ.
   1.5. เทอร์มินอลสามารถสอบถามการใช้งานของอุปกรณ์โดยหน่วยในระดับต่าง ๆ ผ่านแพลตฟอร์มการจัดการเมฆอุปกรณ์. มันสามารถจัดจําหน่ายและสร้างได้ในหลายระดับ, ภูมิภาค,และจังหวัด, และดําเนินการกําหนดเวลาและการติดตามของอุปกรณ์ในเวลาจริง
   1.6. พลาตฟอร์มบริหารจัดการเมฆอุปกรณ์รองรับการปรับปรุงฟอร์มแวร์ทางไกลของอุปกรณ์ด้วยการคลิกเดียว
   1.7.ฟังก์ชันของซอฟต์แวร์ข้างบนต้องถูกสะท้อนในรายงานการทดสอบที่ออกโดยสถาบันที่มีอํานาจระดับประเทศและสําเนาของหนังสือรับรองการลงทะเบียนลิขสิทธิ์โปรแกรม.

4.7 การรับรองสินค้า

1. ป้ายความปลอดภัย การรับรองชนิดของอุปกรณ์ดับเพลิงระบายน้ําเคลื่อนที่ชนิดขุดเหมืองใต้ดินเครื่องจักรทั้งหมดได้รับการทดสอบโดย National Safety Production ปักกิ่ง Mine Support Equipment Inspection and Testing Center, และหลักฐานหลักฐานฉบับเดิมควรมีให้บริการเพื่อตรวจสอบ
2. ป้ายความปลอดภัย การรับรองชนิดของหน่วยหลักของอุปกรณ์ดับเพลิงระบายน้ําเคลื่อนที่ชนิดขุดเหมืองใต้ดิน:เครื่องจักรทั้งหมดได้รับการทดสอบโดย National Safety Production ปักกิ่ง Mine Support Equipment Inspection and Testing Center, และหลักฐานหลักฐานฉบับเดิมควรมีให้บริการเพื่อตรวจสอบ
3. การรับรองกันระเบิดของร่างกายเคลื่อนที่ชนิดแร่ใต้ดิน: Exdbib [ib Mb] [ia Ma]IMbและใบรับรองความแข็งแรงต่อการระเบิดเดิม และรายงานการตรวจสอบควรมีให้บริการในการตรวจสอบ.
4. การรับรองกันระเบิดของกล่องไฟฟ้ากันระเบิดสําหรับหุ่นยนต์ป้องกันไฟ: ExdIMbและใบรับรองความปลอดภัยจากระเบิดเดิม และใบรับรองความปลอดภัยจากระเบิด.
5. การรับรองความแข็งแรงต่อการระเบิดของมอเตอร์ที่แข็งแรงต่อการระเบิดสําหรับการควบคุมเครื่องตรวจจับน้ําของหุ่นยนต์ป้องกันไฟ: ExdIMbและใบรับรองความเหมาะสมกันระเบิดเดิม และใบรับรองเครื่องหมายความปลอดภัยสําหรับผลิตภัณฑ์การเหมืองแร่ ควรมีให้บริการเพื่อตรวจสอบ.
6. การรับรองกันระเบิดของแก๊สและสิ่งแวดล้อม หน่วยตรวจจับการตรวจจับ: ExdibIMbและใบรับรองความเหมาะสมกันระเบิดเดิม และใบรับรองเครื่องหมายความปลอดภัยสําหรับผลิตภัณฑ์การเหมืองแร่ ควรมีให้บริการเพื่อตรวจสอบ.
7. หลอดไฟกันระเบิดสําหรับหุ่นยนต์ป้องกันไฟ: ExdIMbและใบรับรองความเหมาะสมกันระเบิดเดิม และใบรับรองเครื่องหมายความปลอดภัยสําหรับผลิตภัณฑ์การเหมืองแร่ ควรมีให้บริการเพื่อตรวจสอบ.
